Instrukcja eksploatacyjna separatora powietrza ASEP
Zastosowanie:
Separatory powietrza SEP znajdują zastosowanie w układach kotłowych. Jego zastosowanie powoduje sukcesywne usuwanie powietrza będącego w wodzie w postaci pęcherzy i mikropęcherzy. Montuje się je za kotłem gdzie następuje wydzielenie się z wody rozpuszczonego w niej wcześniej powietrza. Mikropęcherze i pęcherze wydzielają się na znajdującym się wewnątrz zbiornika wypełnieniu z pierścieni Białeckiego. Siła wyporu powoduje ich przepływ do górnej części zbiornika gdzie przez króciec odpowietrzający należy je usunąć. Odpowietrzona w separatorze SEP woda wędruje do miejsc w instalacji gdzie absorbuje z niej powietrze by następnie usunąć je znowu w separatorze.
Dane Techniczne:
Separator SEP przeznaczony jest do pracy przy ciśnieniu do 0,6 MPa i temperaturze w zakresie 1-100°C.
Pojemność i masa zbiornika określona jest w tabeli poniżej . Czynnikiem roboczym zasadniczo jest woda.
Opis Techniczny:

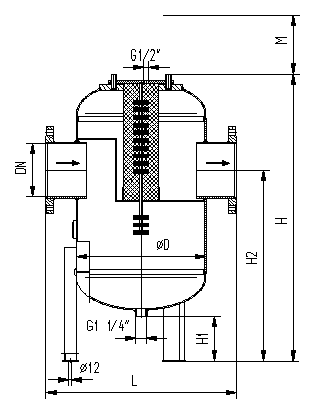

Konstrukcję separatora stanowi cylindryczny zbiornik zamknięty dwoma dnami wypukłymi. W dnie dolnym znajduje się centrycznie ustawiony króciec spustowy S, natomiast w górnym króciec odpowietrzający. Na płaszczu znajdują się dwa króćce: wlotowy i wylotowy. Oba króćce mogą pełnić funkcję wlotowego jak i wylotowego. Wewnątrz zbiornika znajduje się wkład odgazowywujący złożony z wysokosprawnych pierścieni Białeckiego wykonanych ze stali wysokostopowej 1.4301.
Separator wykonany jest ze stali niskowęglowej i zabezpieczone antykorozyjnie poprzez malowanie zewnętrznie i wewnętrzne.
|
Masa |
Pojemność |
Wymiary [mm] |
[kg] |
[dm3] |
DN |
D |
L |
H1 |
H |
ASEP 25 |
3 - 3,8 |
1,1 |
25 |
108 |
175 |
105 |
210 |
ASEP 32 |
10 |
5,1 |
32 |
159 |
295 |
130 |
360 |
ASEP 40 |
8,5 - 11,5 |
5,1 |
40 |
159 |
295 |
130 |
360 |
ASEP 50 |
9 - 12,5 |
5,2 |
50 |
159 |
295 |
130 |
360 |
ASEP 65 |
10 - 14,5 |
5,5 |
65 |
159 |
295 |
130 |
360 |
ASEP 80 |
27 - 35 |
23,7 |
80 |
254 |
405 |
260 |
580 |
ASEP 100 |
28 - 37 |
24,1 |
100 |
254 |
405 |
260 |
580 |
ASEP 125 |
57 - 68 |
40,9 |
125 |
324 |
464 |
260 |
635 |
ASEP 150 |
58 - 73 |
41,7 |
150 |
324 |
464 |
270 |
635 |
ASEP 200-500 |
Wg indywidualnych projektów |
Montaż:
Separator montuje się w pozycji pionowej. Oba boczne króćce mogą być zarówno wlotowymi jak i wylotowymi. Łączy się je z instalacją poprzez spawanie lub połączenia kołnierzowe DN. Spawacz wykonujący połączenie powinien mieć niezbędne kwalifikacje. W króciec S służący do spustu zanieczyszczeń należy wkręcić zawór odcinający. Ze względu na bezpieczeństwo obsługi zaleca się wykonanie odprowadzenia wody ze spustu rurą i skierować ją przy wylocie pionowo max 100 mm od posadzki, możliwie blisko studzienki spustowej. W króciec górny służący do odpowietrzenia można wkręcić odpowietrznik automatyczny lub wykonać instalację odpowietrzającą zgodnie z zasadami podanymi dla króćca S.
Obsługa:
Okresowo w zależności od potrzeb należy spuszczać odmuliny. Wykonuje się to poprzez otwarcie zaworu spustowego w króćcu spustowym S bez wyłączania instalacji z ruchu. Częstotliwość spuszczania odmulin zależy od stopnia zanieczyszczenia instalacji. Po zamontowaniu i uruchomieniu instalacji zaleca się wykonanie tej czynności po 6 godzinach pracy. Później w zależności od potrzeb co około 6 tygodni lub częściej. Okresowo należy odpowietrzać separator wykorzystując króciec O. Jeśli zainstalowano odpowietrznik automatyczny odpowietrzanie zachodzi samoistnie. Przed każdym sezonem grzewczym należy uzupełnić powłoki malarskie. W razie stwierdzenia perforacji ścianki zbiornika należy skontaktować się z wytwórcą lub z uprawnioną ekipą remontową w celu ustalenia sposobu dalszego postępowania.
